Produktbeskrivning
Låg rökhalogen - gratis kors - Länkad polyetylenisolerad kraftkablarär lämpliga för inomhus- och utomhusfast installation i låg - spänningskraftssystem. Till exempel fördelningen av elektrisk energi i stadsnät, kraft eller switchstationer och industrianläggningar.
Dirigent
Klass 2 Vanlig glödgad strandad cirkulär eller cirkulär komprimerad syrefri kopparledare i enlighet med IEC 60228. eller nivå 5 i IEC 60228 (RV - K -typ).
Isolering
Korslänkad polyeten (XLPE) extruderat skikt i enlighet med IEC 60502-1.
Yttre mantel
Polyvinylklorid (PVC) extruderat skikt-ST2-typ i enlighet med IEC 60502-1.

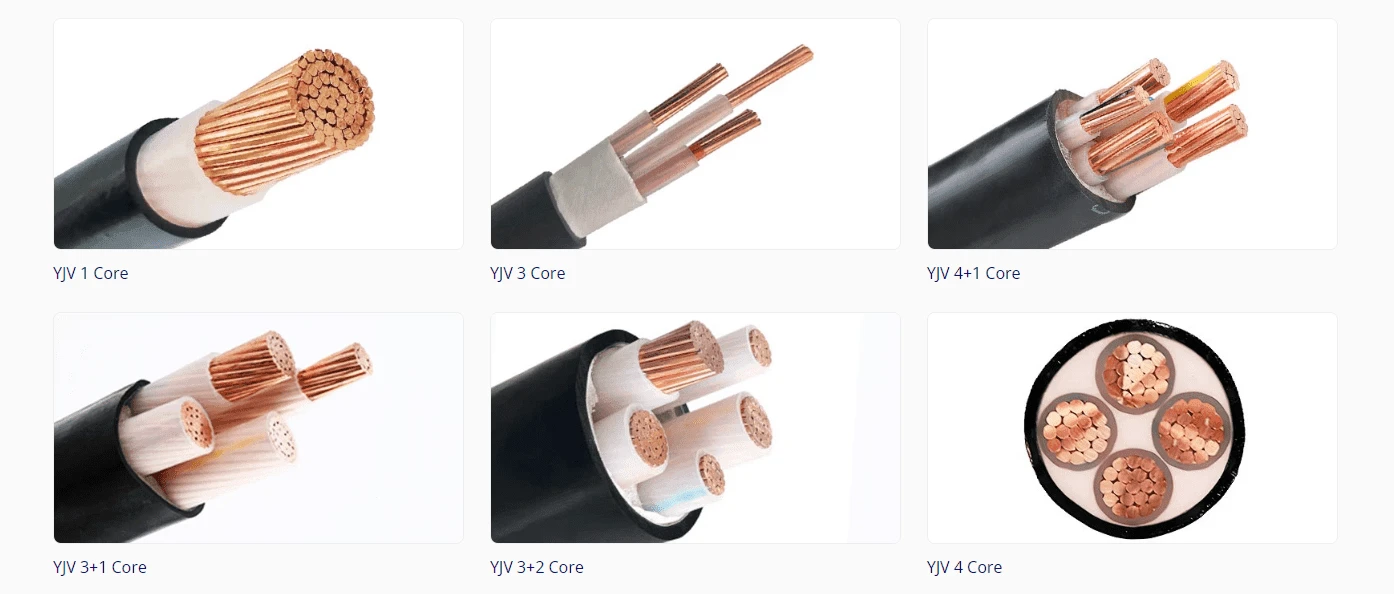

Vanliga modeller av Cross - Länkade polyetenkraftkablar
Produktparameter
Standarder för glimmerband låg rök ingen halogen XLPE isolerad strömkabel i 0,6/1kv LV
Den 0,6 kV/ 1kV PVC-isolerade (Fire - resistent) kraftkabel uppfyller den nationella standarden för GB/ T 12706-2008, vilket är lika med IEC 60502-2004.
Den brandbeständiga egenskapen överensstämmer med GB/T 18380-2008 vilket innebär att den också uppfyller IEC 60332-2004.
|
Nej. Kärnor × Avsnitt |
Normalisolering tjocklek (mm) |
Normal tjocklek på överraskning |
Ungefär totalt sett Kabeldiameter (mm) |
Ungefärlig vikt av kabel (kg/km) |
|||||
|
Cu |
Al |
||||||||
|
Obeväpnad |
Armerad |
Obeväpnad |
Armerad |
Yjv |
Yjv22 |
Yjlv |
Yjlv22 |
||
|
4×4 |
0.7 |
1.8 |
1.8 |
12.5 |
18.1 |
282 |
430 |
/ |
/ |
|
4×6 |
0.7 |
1.8 |
1.8 |
14.7 |
17 |
383 |
545 |
/ |
/ |
|
4×10 |
0.7 |
1.8 |
1.8 |
16.9 |
19.1 |
565 |
752 |
390 |
517 |
|
4×16 |
0.7 |
1.8 |
1.8 |
19.3 |
21.6 |
783 |
1020 |
416 |
663 |
|
4×25 |
0.9 |
1.8 |
1.8 |
23.5 |
25.7 |
1241 |
1502 |
593 |
902 |
|
4×35 |
0.9 |
1.8 |
1.8 |
26.7 |
28.7 |
1631 |
1957 |
776 |
1096 |
|
4×50 |
1.0 |
1.8 |
1.9 |
28.0 |
32.6 |
2080 |
2812 |
961 |
1770 |
|
4×70 |
1.1 |
2.0 |
2.1 |
33.2 |
37.5 |
2952 |
3796 |
1302 |
2222 |
|
4×95 |
1.1 |
2.1 |
2.3 |
38.0 |
42.6 |
3970 |
4962 |
1693 |
2757 |
|
4×120 |
1.2 |
2.3 |
2.4 |
40.9 |
46.4 |
4894 |
5913 |
2077 |
3363 |
|
4×150 |
1.4 |
2.4 |
2.6 |
46.0 |
51.3 |
5980 |
7170 |
2852 |
3878 |
|
4×185 |
1.6 |
2.6 |
2.7 |
52.5 |
57.8 |
7442 |
8802 |
3173 |
4618 |
|
4×240 |
1.7 |
2.8 |
3.0 |
59.4 |
64.6 |
9764 |
11289 |
4032 |
5782 |
|
4×300 |
1.8 |
3.0 |
3.1 |
66.2 |
71.6 |
12122 |
13856 |
4924 |
6735 |
|
4×400 |
2.0 |
3.3 |
3.4 |
73.8 |
80.3 |
15624 |
18407 |
6272 |
9313 |
|
4×500 |
2.2 |
3.5 |
3.7 |
89.3 |
96 |
19877 |
23264 |
7667 |
11062 |
|
4×630 |
2.4 |
3.8 |
4.0 |
99.6 |
106.3 |
25124 |
28895 |
9514 |
13293 |
Produktsåtgärd
Låg rök ingen halogen xlpe isolerad strömkabelinstallation Försiktighetsåtgärder:
1. Den minsta böjningsradie när man lägger kabeln är inte mindre än 10 gånger kabelns ytterdiameter.
2. YJV / YJLV -kablar läggs inomhus, i kanaler och rör, och kan också begravas i lös jord, som inte kan bära yttre krafter.
3. YJV22 / YJLV22 -kablarna läggs under jord och tål externa mekaniska krafter, men tål inte stora dragkrafter.
4. Specialverktyg bör användas för kabellagning, såsom lön - från rack, styrrullar etc. för att förhindra mekanisk skada under läggningsprocessen och hålla sig borta från värmekällor.
5. Vid placering av kabeln genom röret bör rörets inre diameter inte vara mindre än 1,5 gånger klickets ytterdiameter.
Det är för bjudet att pressa kabeln när du passerar genom röret. Kabelns totala yta bör inte överstiga 40% av rörets totala yta.
Produktansökan
Applikationsegenskaper för låg rök ingen halogen XLPE isolerad strömkabel i 0,6/1kv LV
1. Klassad spänning U0/U: 0,6/1kV
2. Tillåten lång - Term Arbetstemperatur: 70 grader
3. Kortslutning: Ledartemperatur mindre än eller lika med 160 grader, varaktig tid mindre än eller lika med 5 sekunder
4. Den omgivningstemperaturen bör över 0 grad vid läggning, och förvärmning är nödvändig om temperaturen är under 0 grad. Läggningsprocessen påverkas inte av dropphöjden.
5. Minsta böjningsradie under läggning: 20 gånger med yttre kabeldiameter för enstaka kärntyp och 15 gånger för multi - kärntyp.
6. Neutraliteten på fem - Kärnkraftkabel skiljer sig från jordtråden och systemet är mycket stabilt.
Produkter förpackning och transport
Jinshenghong -kabel säkerställer säker förpackning och transport av kabeln. Kablarna är lindade och förpackas i skyddsmaterial för att förhindra skador under transitering.
Särskild försiktighet vidtas för att upprätthålla kabelens flexibilitet och integritet, vilket säkerställer dess prestanda vid ankomst.
